1．成本低；
2．體積小；
3．功耗低；
4．寬電壓供電：5-12V；
5．含貼片卡含四年流量，也支持外接卡；
6．支持TCP/UDP/MQTT/HTTP協議；
7. 即貼即用，無需軟件開發；
8. 郵票孔接口，方便用戶大批量貼片生產；

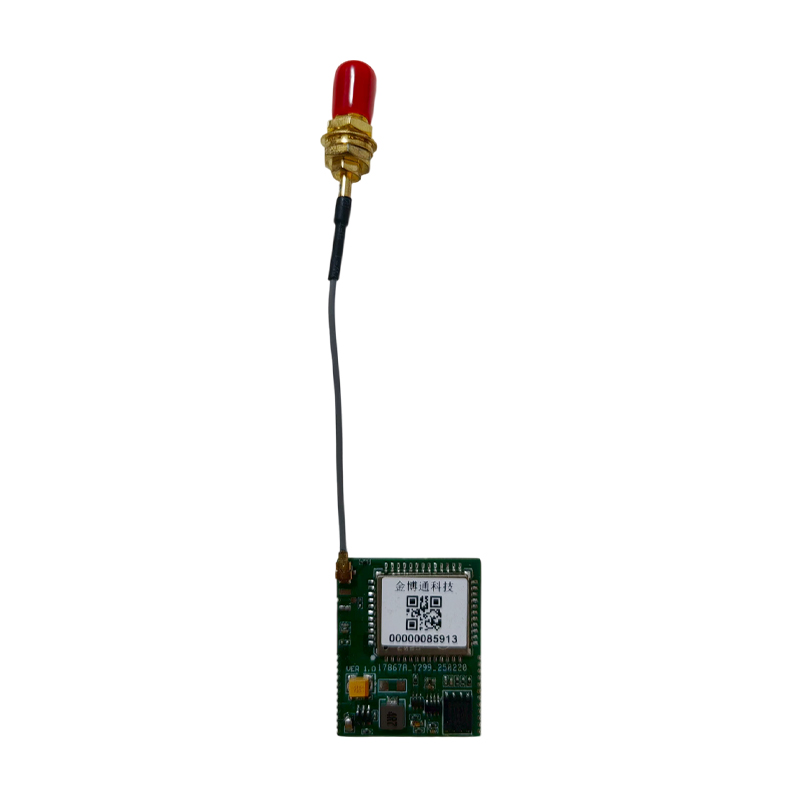

9. IPEX天線接口，方便連接各種天線；
全國免費服務電話
13682652415

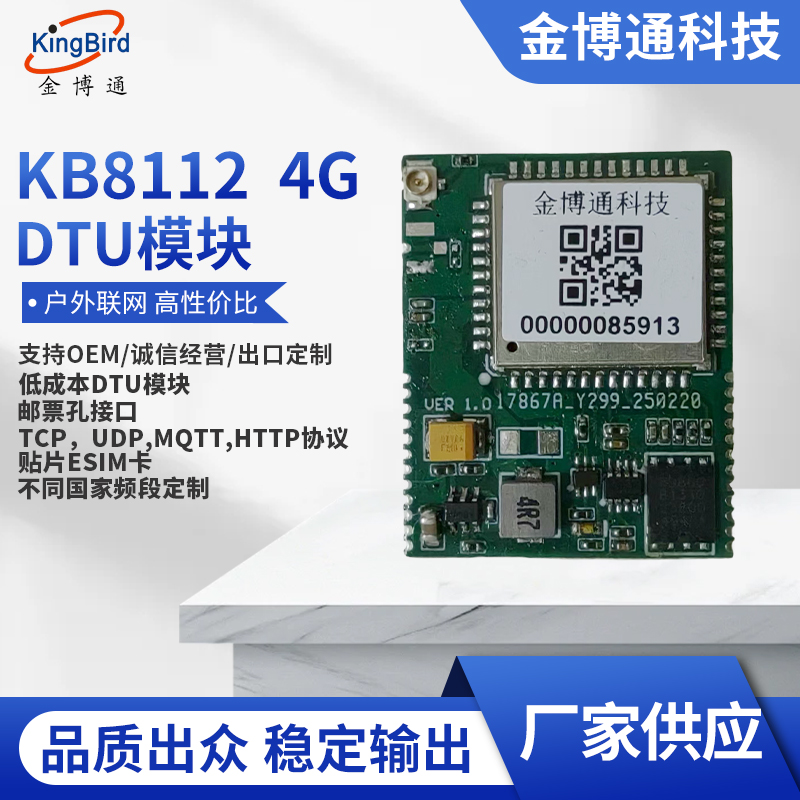

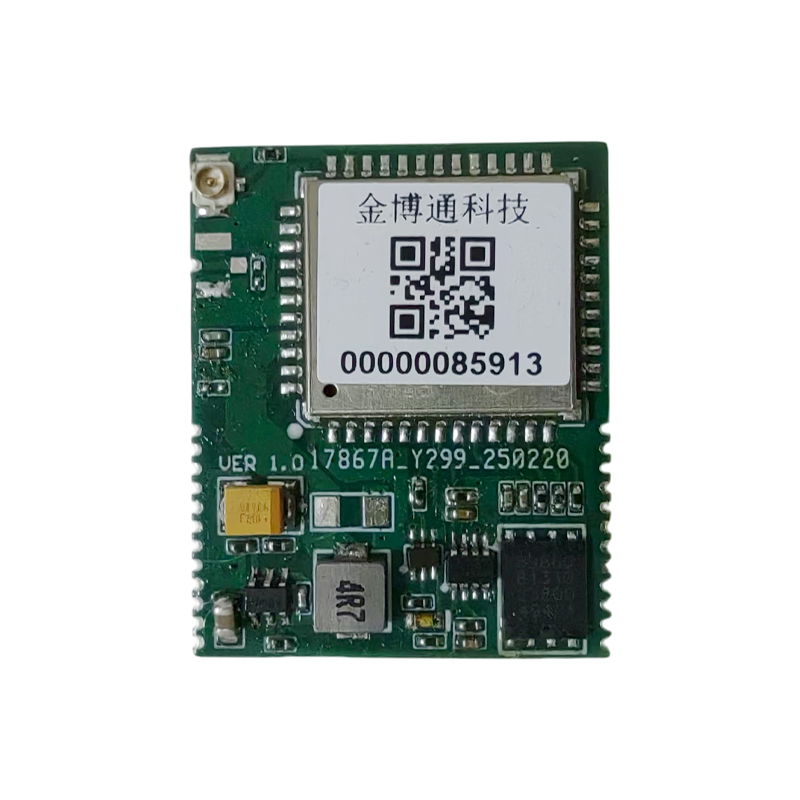

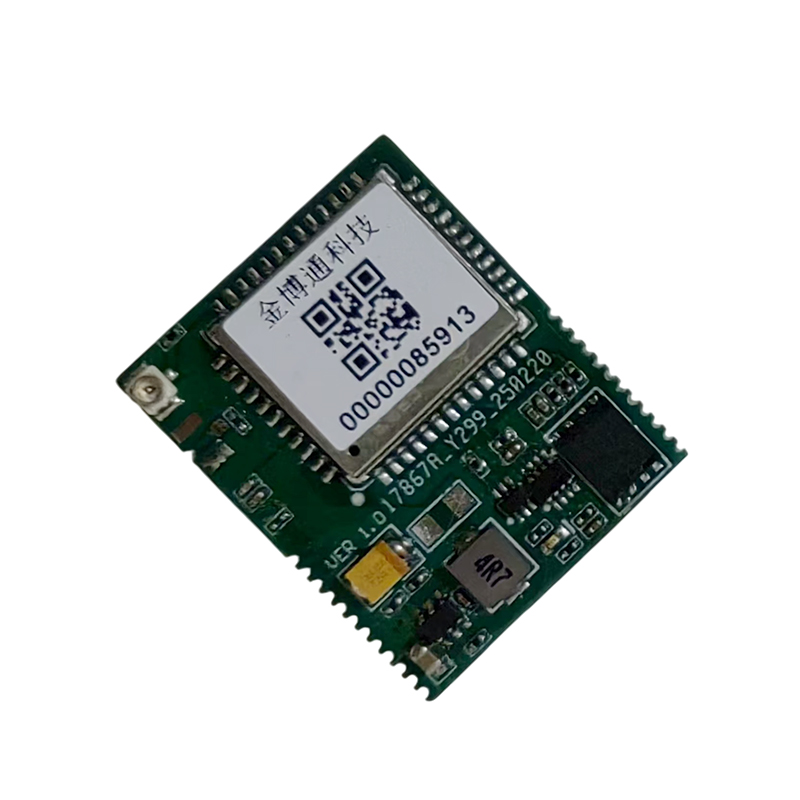

隨著物聯網的發展，越來越多的用戶單位需要將自己的產品配上4G模塊來上物聯網系統，但用戶買來4G模塊后，需要進行軟件和硬件的開發，這得必須配上一位軟件工程師和一位硬件工程師，而且產品從開發到成熟，至少要半年、一年甚至兩年的時間，人力成本至少要投入20萬，而且耗時又長。而我公司推出的KB8112 4G DTU模塊，是在4G模塊基礎之上將軟件，硬件（電源，天線，SIM卡等）全部開發成熟的4G DTU模塊，用戶可直接使用，無需軟硬件的開發，它支持TCP/UDP/MQTT/HTTP的協議，而且成本低，體積小，含貼片ESIM卡（配四年的流量），郵票孔接口，方便用戶大批量的貼片生產。
本模塊適用于各種量大的需連入物聞網的電子設備產品，如：儀器儀表，消費類電子，設備的遠程控制與管理，工廠數字化改造等等。
|
序號 |
接口定義 |
說明 |
備注 |
|
1 |
VCC |
電源輸入 |
電源輸入，5-12V |
|
2 |
VCC |
電源輸入 |
|
|
3 |
GND |
接地 |
電源地 |
|
4 |
GND |
||
|
5 |
RST |
模塊復位引腳，低電平復位。重啟低電平≥300mS |
不使用則懸空 |
|
6 |
TXD |
串行數據發送 |
接用戶UART的接收 |
|
7 |
RXD |
串行數據接收 |
接用戶UART的發送 |
|
8 |
GND |
接地 |
數據地 |
|
9 |
GPIO1 |
IO口1 |
|
|
10 |
GPIO2 |
IO口2 |
|
|
11 |
GPIO3 |
IO口3 |
|
|
12 |
工作狀態 |
模塊工作狀態指示 |
接貼片LED指示燈： 1. 慢閃:搜索網絡,網絡連接中 2. 快閃:收發數據 3. 常亮：連網成功 |
|
13 |
SIM VDD |
SIM卡供電電源 |
用戶根據需要使用，若模塊上已有貼片卡則無需使用，不使用時全部懸空。 |
|
14 |
SIM RST |
SIM卡RESET |
|
|
15 |
SIM CLK |
SIM卡時鐘 |
|
|
16 |
SIM DAT |
SIM卡數據 |
|
|
17 |
GND |
接地 |
|
|
18 |
ADC IN |
模擬輸入腳，最大輸入電壓1.8V |
|
|
19 |
GND |
接地 |
|
|
20 |
USB BOOT |
USB下載使能。上電前接低可使能USB下載功能。 |
更新模塊程序用。用戶根據需要使用（用戶端接入USB座后方便將來升級程序），不使用則懸空 |
|
21 |
USB VBUS |
USB電壓檢測 |
|
|
22 |
USB DM |
USB DATA- |
|
|
23 |
USB DP |
USB DATA+ |
|
|
24 |
NC |
保留 |
保留 |
|
25 |
GNNS ANT |
GNNS天線 |
保留（后續版本不開放，采用IPEX座） |
|
26 |
ANT |
天線 |
保留（后續版本不開放，采用IPEX座） |
